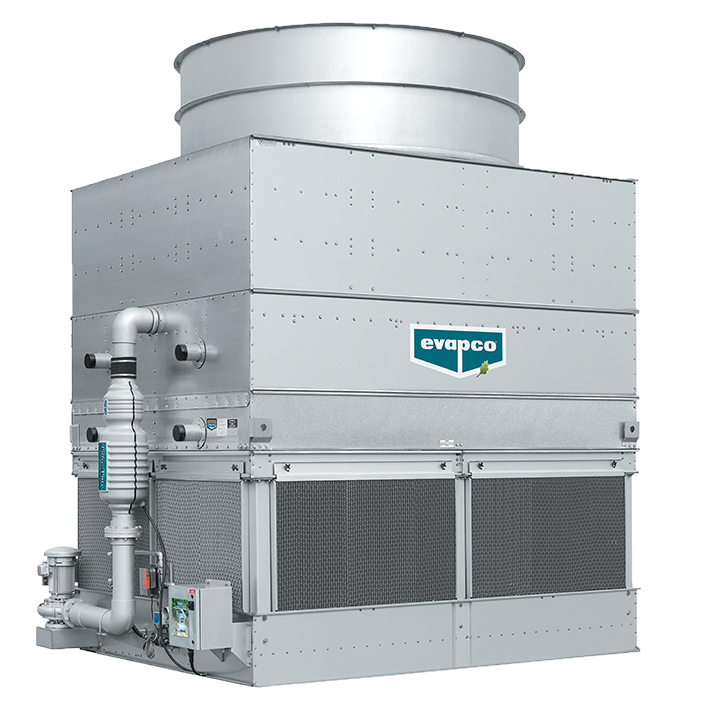

eco-ATC-A 蒸发式冷凝器

• 设计旨在降低水资源与能源消耗
• 适用于工艺加工等应用
• 排热量为 122 至 3,846 名义冷吨
• 符合 IBC —— 经过国际建筑规范的独立认证以承受地震力和风力负荷
• 可提供 FM 认证结构
• 7尺宽的单模块或多模块机组，适用于集装箱、出口装运

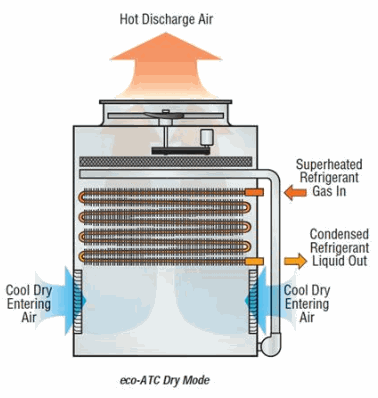

干运行模式

制冷剂气体经过压缩机排出后进入 eco-ATC-A 蒸发式冷凝器。环境空气被吸入机组，向上流经换热盘管。随着管内的制冷剂气体被冷却，环境空气温度升高。冷的管壁使管内的制冷剂气体逐渐降温冷凝成液体，放出热量。冷凝的液体沿着管子斜度流到高压贮液桶，再返回系统循环运行。热空气向上升，经过脱水器和通风机，从设备顶部高速排出，无害地进入大气。

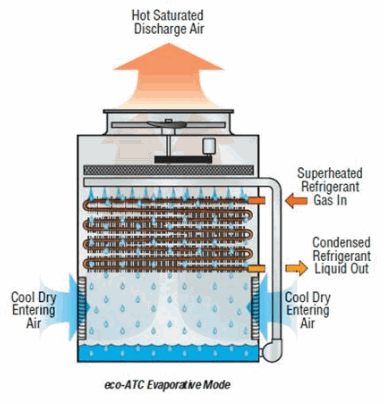

蒸发模式

制冷剂气体经过压缩机排出后进入 eco-ATC-A 蒸发式冷凝器。连续循环的水盘冷却水将冷凝盘管包容于水流中，同时环境空气持续被吸入机组。环境空气向上流经盘管。一小部分喷淋水蒸发，进入空气流。蒸发过程将喷淋水冷却，然后喷淋水去冷却容纳着制冷剂气体的盘管。冷的管壁使管内的制冷剂气体逐渐降温冷凝成液体，放出热量。冷凝的液体沿着管子斜度流到高压贮液桶，再返回系统循环运行。饱和的热湿空气向上升，经过脱水器时气流中夹带的水滴被去除。冷凝器的通风机将热湿空气从设备顶部高速排出，无害地进入大气。没有蒸发的水落入水盘，经水泵打回水分配系统，循环喷淋在盘管上。

Ellipti-fin 椭圆翅片冷却盘管

• 高效的盘管设计
• 平均提升 25% 的效率
• 椭圆管和翅片增加了换热面积，提升换热能力
• 热浸镀锌，增强抗腐蚀能力

挡水板（脱水器）

• 将飘逸率限制在循环水的 0.001% 以下
• 限制军团菌滋生的潜在可能
• 由惰性聚氯乙烯 （PVC）制成

高效的进风格栅设计

• 由惰性聚氯乙烯 （PVC）制成
• 防溅水和阻挡阳光 （WST）的设计可将溅水降至极少，并减少塔内水藻生成的可能性
• 钢制的格栅外框，使格栅易于拆卸

压力供水式水分配系统

益美高的零维护 ZMII喷嘴在进行均匀连续布水的同时保持无堵塞、无腐蚀、免维护，运行效果极佳。

• ZMII 喷嘴的孔口直径为 32 mm，孔口与溅水挡板之间的间距为 32 mm
•  采用耐腐蚀的 PVC 配水管，并带有螺纹端盖
• 提供卓越的盘管覆盖率，并抑制结垢

不锈钢水盘

• 可选用 304 号 或 316 号不锈钢
• 涵盖整个水盘，包括支撑结构、水盘支柱、格栅外框和水盘横梁。

不锈钢箱体 & 通风机段

• 可选用 304 号 或 316 号不锈钢
• 涵盖整个上箱体，并包括机械支撑、通风机排风筒、通风机网罩

降噪可选项

可提供多种设备选项，来降低机组箱体侧面或顶部产生的综合噪声。选择方案包括：

• 超低噪声通风机
• 低噪声通风机
• 消声毯
• 排风消声器
• 消声墙

工厂安装的水处理系统

提供工厂安装的水处理系统，为蒸发冷却设备中的水处理提供环境友好的方案

• SmartShield 固体化学水处理系统

维护附件

有多种设备可选件供选择，为冷凝器的维护提供帮助：

• 外部工作平台
• 维修斜梯
• 铰链式格栅检修门
• 水盘清洁管道
• 电动机吊架

*全球不同国家地区对于产品的要求可能有些许差异，网站中的产品信息仅供参考，请咨询您所在国家/地区的益美高代理商或益美高公司。
